Адреса энергосбережения. Пилотный проект филиала «Учебный центр» РУП «Витебскэнерго» - система интеллектуального управления уличным освещением
При использовании классических светодиодных светильников, в большинстве своем используемых сейчас в городах и населенных пунктах Беларуси для наружного освещения, мы имеем два режима работы – это режим 100% мощности в темное время суток и режим нулевого потребления в дневное время суток. Такой режим не дает возможности создания гибких сценариев освещения в темное время суток, а также в местах малого пешеходного или транспортного потоков в сумерки. Сообщает Главный специалист инспекционно-энергетического отдела Витебского областного управления по надзору за рациональным использованием топливно-энергетических ресурсов Департамента по энергоэффективности Евгений Скоромный
Проанализировав данную ситуацию, специалисты филиала «Учебный центр» РУП «Витебскэнерго» разработали устройство интеллектуального диммирования светодиодных светильников уличного освещения «DSL-50» с целью реализации удаленного управления уличным освещением, уменьшением потребления электроэнергии при работе уличного освещения в различное время суток и комфортного режима работ освещенности в ночное время в населенных пунктах.
Сущность данного устройства заключается в удаленном регулировании уровня освещенности городских и сельских населенных пунктов по каналу GSM с диспетчерского пульта до шкафа уличного освещения вне зависимости от времени суток без использования и внедрения дополнительных каналов связи между шкафом уличного освещения и группой консольных уличных светильников.
Специализированное программное обеспечение, установленное на диспетчерском пункте, позволяет выдать команду исполнения на устройство управления, находящееся в шкафу уличного освещения, которое формирует сигнал на отключение 3-х фазного питания освещения. Передача информации об уровне освещенности кодируется в длительности временной паузы отключения группы светильников от линии их питания.

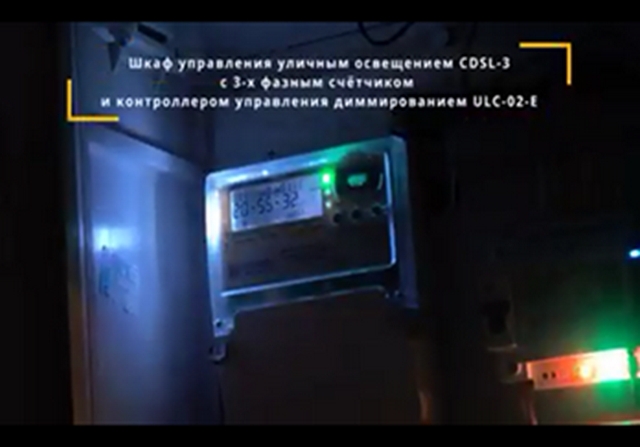

Устройство состоит из управляющего модема ULC 02 (модем), устанавливаемого в шкаф управления уличным освещением (ШУУО) и модуля управления (МУ), размещаемого в каждом светильнике. Модем посредством команд, выдаваемых диспетчером, размыкает подводящую сеть 220 AC по специальному алгоритму, задающего процент освещенности. МУ декодирует принятую посылку в микроконтроллере на платформе ARM Cortex M0 и выдает сигнал широтно-импульсной модуляции (ШИМ), соответствующей частоты на диммируемый драйвер. После преобразования и обработки сигнала, драйвер изменяет мощность освещенности на заданную величину. Управление освещенности проводится в циклическом режиме: 0%-50%-100%.

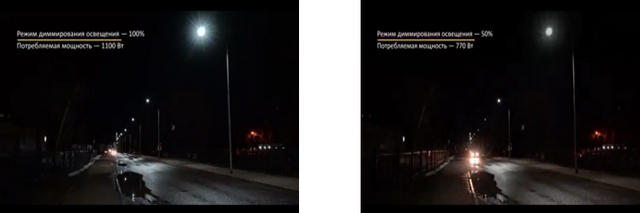

Данный проект по реализации новой разработки уже запущен - мероприятие реализовано в конце третьего квартала 2022 года в Витебске. На улице Офицерской установлены 22 светодиодных светильника уличного освещения «DSL-50», управляемые посредством устройства интеллектуального диммирования. Ожидаемая экономия электрической энергии составит около 30% от номинального потребления. Простой срок окупаемости мероприятия составит 1 год.
На внедрение мероприятия затрачено порядка 6577,0 руб. собственных средств предприятия.
